ADF4155 - 整数N/小数N分频PLL频率合成器

ADF4155是AD公司的一款锁相环 (PLL)产品，ADF4155是整数N/小数N分频PLL频率合成器，本站介绍了ADF4155的封装应用图解、特点和优点、功能等，并给出了与ADF4155相关的AD元器件型号供参考。

ADF4155 - 整数N/小数N分频PLL频率合成器 - 锁相环 (PLL) - 时钟与定时 - Analog Devices

产品描述

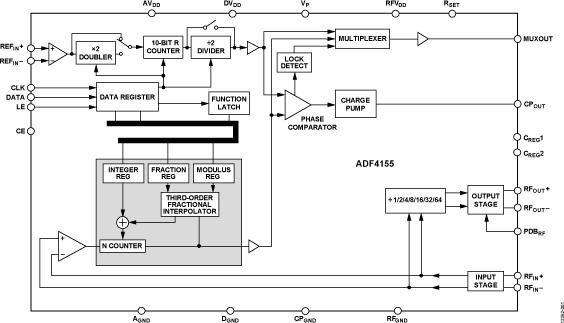

ADF4155结合外部环路滤波器、外部压控振荡器(VCO)和外部基准频率使用时，可实现小数N分频或整数N分频锁相环(PLL)频率合成器。

ADF4155能够与外部VCO器件配合使用，工作频率高达8 GHz。高分辨率可编程模块允许精确频率合成，误差为0 Hz。

VCO频率可进行1、2、4、8、16、32或64分频，因此用户可以产生低至7.8125 MHz的RF输出频率。

所有片内寄存器均通过简单的三线式接口进行控制。该器件采用3.3 V ± 5%标称电源供电，不用时支持关断功能。

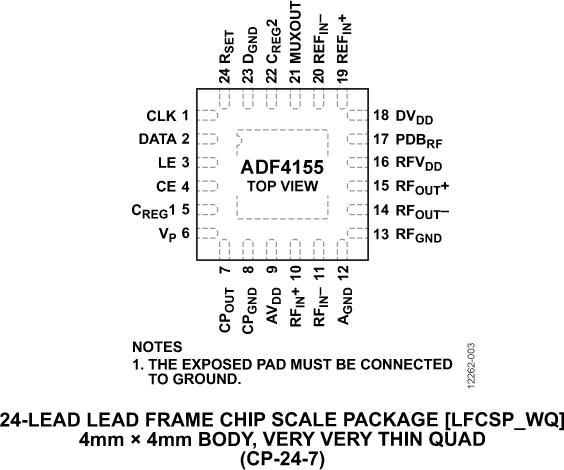

ADF4155采用24引脚4 mm x 4 mm LFCSP封装。

应用

无线基础设施（W-CDMA、TD-SCDMA、WiMAX、GSM、PCS、DCS、DECT）

点到点/点到多点微波链路

测试设备

无线局域网(LAN)、有线电视设备

时钟产生

优势和特点

输入频率范围： 500 MHz至8,000 MHz

小数N分频频率合成器和整数N分频频率合成器

高达125 MHz的鉴频鉴相器(PFD)

高分辨率38位模块

独立的电荷泵电源(VP)可在5 V系统中提供扩展的调谐电压

可编程1/2/4/8/16/32/64分频输出

差分和单端基准输入

电源： 3.3 V ± 5%

逻辑兼容性： 1.8 V

可编程双模预分频器(P)：4/5或8/9

可编程的输出功率

三线式串行接口

模拟和数字锁定检测

相关的评估套件共有1个

EVAL-ADF4155 - ADF4155评估板：

本页包含用于评估ADF4155整数N分频/小数N分频PLL频率合成器的评估板订购信息。

EVAL-ADF4155 - 无：

无
