产品描述

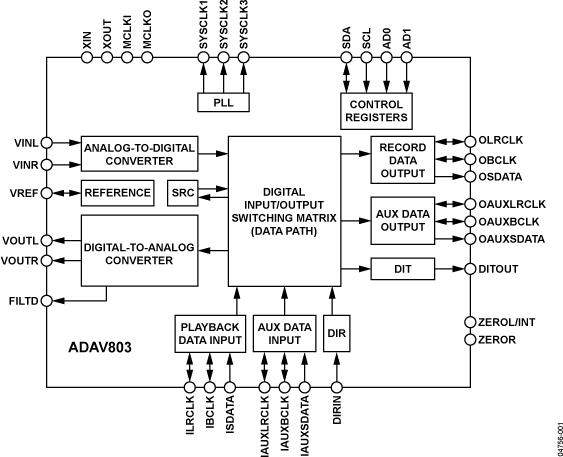

ADAV803是一款立体声音频编解码器，用于要求高性能以及灵活、高性价比回放与刻录功能的应用，例如DVD或CD刻录机。该器件采用Analog Devices,Inc.,（ADI公司）的专有高性能转换器内核，可在单芯片上提供刻录(ADC)、回放(DAC)和格式转换(SRC)三种功能。刻录通道具有可变输入增益，允许调整刻录输入电平以及自动电平控制，后接一个高性能立体声ADC，其数字输出送至刻录接口。刻录通道还具有电平检测器，可在反馈环路中用于调整输入电平，以达到最佳刻录效果。回放通道内置一个高性能立体声DAC，它具有独立的数字音量控制功能。

采样速率转换器(SRC)提供高性能采样速率转换，使采样速率要求不同的输入和输出能够匹配。SRC输入提供回放、辅助、DIR和ADC（刻录）四种选择。SRC输出可以施加于回放DAC的主辅刻录通道及DIT。ADAV803操作通过I2C兼容型串行接口控制，通过该接口可以对各控制寄存器设置进行编程。该器件采用3.3 V单模拟电源和3.3 V数字电源供电，可选数字接口范围为3.0 V至3.6 V。

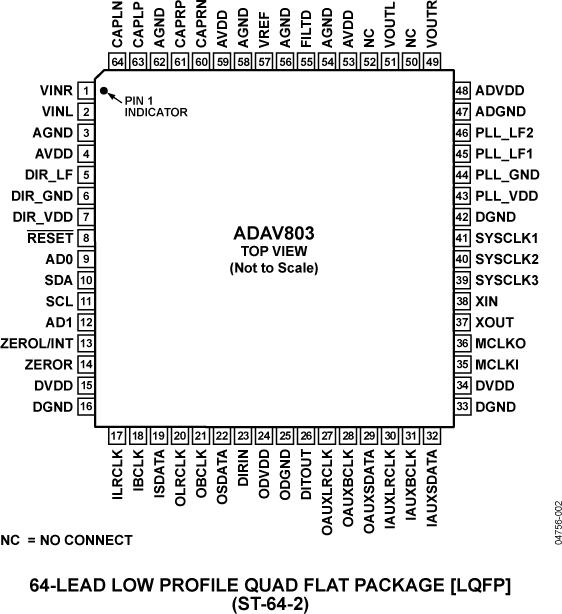

该器件采用64引脚LQFP封装，额定工作温度范围为?40°C至+85°C商用温度范围。

应用

可刻录DVD

所有格式

CD-R/W

优势和特点

立体声模数转换器(ADC) 支持48 kHz/96 kHz采样速率动态范围：102 dB 单端输入自动电平控制

立体声数模转换器(ADC) 支持32 kHz/44.1 kHz/48 kHz/96 kHz/192 kHz采样速率动态范围：101 dB 单端输出

ADC和DAC异步操作

立体声采样速率转换器(SRC) 输入/输出范围：8 kHz至192 kHz 动态范围：140 dB

数字接口刻录回放辅助刻录辅助回放

S/PDIF (IEC 60958)输入和输出数字接口接收机(DIR) 数字接口发射机(DIT)

基于PLL的音频MCLK发生器

产生所需的DVDR系统MCLK

通过I2C兼容型串行接口控制器件

64引脚LQFP封装
