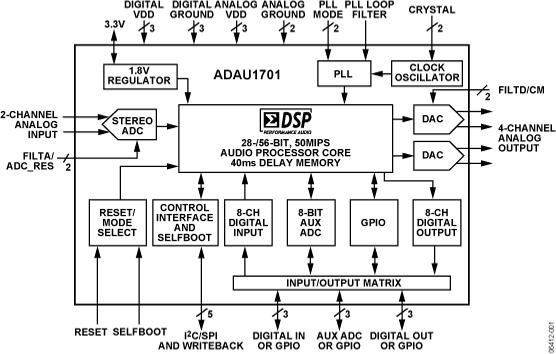

ADAU1701是一款完整的单芯片音频系统，包含28/56 bit音频DSP、ADC、DAC以及类似微控制器的控制接口。信号处理包括平衡、混音、低音增强、多波段动态处理、延迟补偿以及立体声图像扩展等，可以对现实世界的扬声器、放大器与收听环境的限制进行补偿，对感受到的音频质量进行动态改进。

ADAU1701的信号处理可以同高端立体声设备中的信号处理相媲美。大多数处理是由完全的56 bit双精度模式完成的，因此带来非常优良的低电平信号性能。ADAU1701是完全可编程数字信号处理器。易于使用的SigmaStudio软件允许用户利用双二阶滤波器、动态处理器、电平控制以及GPIO接口控制通用等手段，通过图形配置用户定制的信号处理流程。

ADAU1701程序可以从串行EEPROM（通过其自引导机制）或从外部微控制器上电加载。在上电期间，当前参数状态可以从ADAU1701写回到EEPROM，以便在下一次程序运行时重新调用。

2个∑-ΔADC与4个∑-ΔDAC向动态的模拟输出提供98.5 dB模拟输入。每个ADC的总谐波失真+噪声（THD + N）为-83 dB，每个DAC的总谐波失真+噪声（THD + N）为-90 dB。数字输入与输出端口允许与额外ADC与DAC的无胶合连接。ADAU1701通过I2C总线或4线SPI端口通信。

应用

本页面提供有关评估ADAU1701的评估板文档和订购信息。

ADI公司的USBi “USB Interface” (EVAL-ADUSB2EBZ)接口板可用于连接PC的USB端口和SigmaDSP硬件的数据输入引脚。该接口可用于任意评估板，包括外部SPI/I2C连接头(Aardvark Header)。EVAL-ADUSB2EBZ板支持SPI和I2C通信（用户可选），可采用3.3V或1.8V作为IOVDD电源。USBi接口采用电脑USB端口供电。
