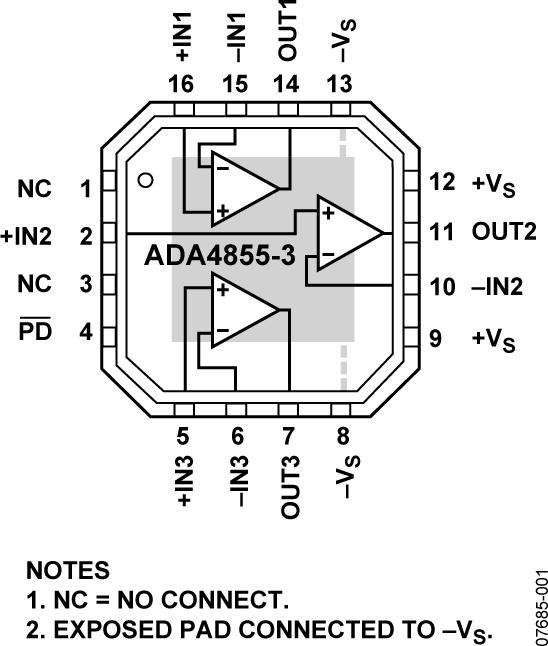

ADA4855-3典型设计图一
承诺原装正品
专营AD公司的产品,真正优化您的供应链
AD产品 - ADA4855-3介绍
ADA4855-3 - 单电源、高速、轨到轨输出、三路运算放大器

ADA4855-3是AD公司的一款运算放大器产品,ADA4855-3是单电源、高速、轨到轨输出、三路运算放大器,本站介绍了ADA4855-3的封装应用图解、特点和优点、功能等,并给出了与ADA4855-3相关的AD元器件型号供参考。

ADA4855-3 - 单电源、高速、轨到轨输出、三路运算放大器 - 运算放大器 - 轨到轨放大器 - Analog Devices, LLC

产品描述

ADA4855-3(三路)是一款单电源供电、轨到轨输出运算放大器。该放大器具备410 MHz的?3 dB带宽和压摆率为870 V/μs的出色高速性能。其输入共模电压范围很宽,覆盖地电平以下0.2 V至正电压轨以下1 V的范围。此外,输出电压摆幅控制在任一电源轨的100 mV以内,这使得这款轨到轨运算放大器可以方便地用在低至3.3 V的单电源电压上。

ADA4855-3的每路低功耗电流典型值为7.8 mA,并且能够提供高达57 mA的负载电流。对于节电应用而言,它还具备省电功能,可将电源电流降低至1 mA。

ADA4855-3采用16引脚LFCSP封装,其额定工作温度范围为扩展的工业温度范围?40°C至+105°C。

应用

  • 专业视频
  • 消费类视频
  • 成像
  • 仪器仪表
  • 基站
  • 有源滤波器
  • 数据手册, Rev. 0, 11/2008

    优势和特点
  • 电压反馈架构
  • 轨到轨输出摆幅:0.1 V至4.9 V
  • 高速放大器410 MHz,?3 dB带宽,G = 1 210 MHz,?3 dB带宽,G = 2 压摆率:870 V/μs53 MHz的.1 dB大信号平坦度稳定时间(稳定度0.1%,步进电压2 V):5.3 ns
  • 高输入共模电压范围?VS ? 0.2 V至+VS ? 1 V
  • 电源电压范围:3 V至5.5 V
  • 差分增益误差:0.01%
  • 差分相位误差:0.01°
  • 低功耗电源电流典型值:7.8 mA/放大器 省电功能
  • 采用16引脚LFCSP封装
  • 相关的评估套件共有1个
  • EVAL-ADA4855-3 - ADA4855-3评估板:
  • 本页面提供有关评估ADA4855-3的评估板文档和订购信息。

  • EVAL-ADA4855-3 - 无:
