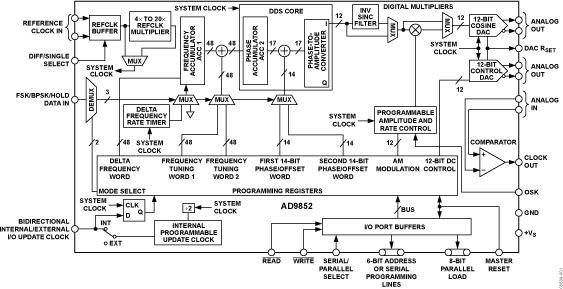

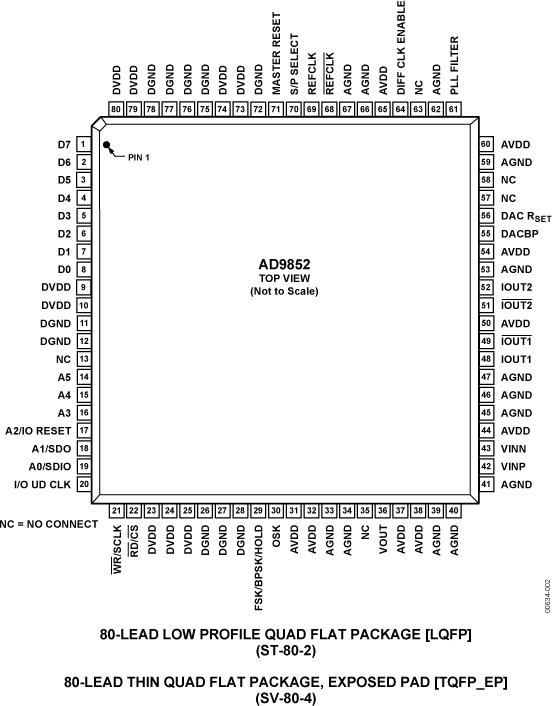

AD9852数字频率合成器是一款高度集成的器件，采用先进的DDS技术，内置一个高速、高性能数模转换器，共同构成一个数字可编程、捷变频率合成器。以精密时钟源作为基准时，AD9852能产生一个高度稳定的频率、相位和振幅可编程余弦输出，可用作通信、雷达和其它许多应用中的捷变LO。创新型高速DDS内核可提供48位频率分辨率（使用300 MHz SYSCLK时，调谐分辨率为1 μHz）。保持17位可确保该器件具有出色的无杂散动态范围(SFDR)。

AD9852的电路架构允许产生频率最高达150 MHz的输出信号，该输出信号能以最高每秒1亿新频率的速率进行数字式调谐。内部比较器可以将（经过外部滤波的）余弦波输出转换为方波，用于捷变时钟发生器应用。该器件提供两个14位相位寄存器和一个单引脚用于BPSK操作。

针对更高阶PSK操作，利用I/O接口可以实现相位变化。12位余弦DAC与创新的DDS架构配合，可提供出色的宽带和窄带输出无杂散动态范围(SFDR)。若配置比较器，12位控制DAC还有助于在高速时钟发生器应用中控制静态占空比。

12位数字乘法器可以对余弦DAC输出进行可编程振幅调制、开关输出形键控和精密振幅控制。该器件还具有线性调频(Chirp)功能，适合宽带宽扫频应用。AD9852的可编程4×至20× REFCLK乘法器电路，可以利用频率较低的外部基准时钟在内部产生300 MHz系统时钟，这样可以为用户实现300 MHz系统时钟源节省费用、解决困难。

单端或差分输入也能直接处理300 MHz时钟速率。该器件支持单引脚、传统FSK和频谱质量增强的频率渐变FSK。AD9852利用先进的0.35 μm CMOS技术，提供这一高水平功能，并采用3.3 V单电源供电。

AD9852与单音频率合成器AD9854引脚兼容，额定温度范围为?40°C至+85°C扩展工业温度范围。

应用

数据手册，Rev. E，5/07

请注意，本产品与当前的Microsoft操作系统不兼容。 此外，计算机和评估板之间的接口电缆需采用较新计算机不提供的并行打印机电缆。 新设计可考虑采用 AD9956 和 AD9912。
