AD9706 - 12位、175 MSPS TxDAC?数模转换器

AD9706是AD公司的一款ADC和DAC组合产品，AD9706是12位、175 MSPS TxDAC?数模转换器，本站介绍了AD9706的封装应用图解、特点和优点、功能等，并给出了与AD9706相关的AD元器件型号供参考。

AD9706 - 12位、175 MSPS TxDAC?数模转换器 - ADC和DAC组合 - 数模转换器 (DAC) - Analog Devices

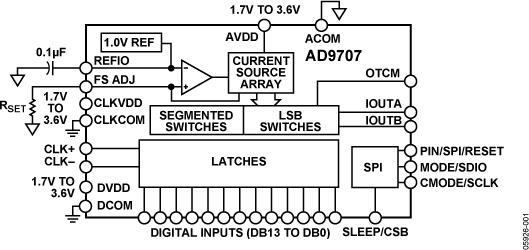

产品描述

AD9704/AD9705/AD9706/AD9707均为TxDAC系列高性能、CMOS数模转换器(DAC)的第四代产品。该引脚兼容型8/10/12/14位分辨率系列器件针对低功耗特性进行了优化，同时仍保持出色的动态性能。AD9704/AD9705/AD9706/AD9707系列与AD9748/AD9740/AD9742/AD9744系列TxDAC转换器引脚兼容，并专门针对通信系统的发射信号路径进行了优化。所有器件都采用相同的接口、LFCSP_VQ封装和引脚排列，可以根据性能、分辨率和成本，向上或向下选择适合的器件。AD9704/AD9705/AD9706/AD9707均提供出色的交流和直流性能，同时支持最高175 MSPS的更新速率。

AD9704/AD9705/AD9706/AD9707具有灵活的电源电压范围(1.7 V至3.6 V)和低功耗特性，非常适合便携式和低功耗应用。

通过降低满量程电流输出，AD9704/AD9705/AD9706/AD9707的功耗可以降至15 mW，而其性能只受到很小的影响。此外，在省电模式下，待机功耗可降至约2.2 mW。

AD9704/AD9705/AD9706/AD9707还有一个可选的串行外设接口(SPI)，可以提供更高的编程能力以增强DAC的性能。利用可调共模输出特性，就可以与要求0 V至1.2 V共模电压的其它元件轻松接口。

这些器件还集成边沿触发式输入锁存器和一个1.0 V温度补偿带隙基准电压源，可提供一个完整的单芯片DAC解决方案。数字输入支持1.8 V和3.3 V CMOS逻辑系列。

产品聚焦

引脚兼容。AD9704/AD9705/AD9706/AD9707系列TxDAC转换器与AD9748/AD9740/AD9742/AD9744 TxDAC系列引脚兼容（LFCSP_VQ封装）。
低功耗。完整CMOS DAC采用1.7 V至3.6 V单电源供电，功耗为50 mW (3.3 V)和12 mW (1.8 V)。可以降低DAC满量程电流，从而以更低功耗工作。低功耗空闲期间可以进入睡眠模式和省电模式。
自校准。自校准功能使AD9707能提供真14位INL与DNL性能。
支持二进制补码/二进制数据编码。数据输入支持二进制补码或标准二进制数据编码方式。
灵活的时钟输入。可选高速、单端和差分CMOS时钟输入支持175 MSPS转换速率。
器件配置。通过引脚搭接可以配置器件，并且SPI控制提供更高的编程能力。
与其它元件轻松接口。利用可调共模输出特性，就可以与接受0 V至1.2 V共模电平的其它信号链元件轻松接口。
片内基准电压源。AD9704/AD9705/AD9706/ AD9707内置1.0 V温度补偿带隙基准电压源。
工业标准32引脚LFCSP_VQ封装。

数据手册，Rev. A，4/07

优势和特点

更新速率：175 MSPS

引脚兼容型TxDAC系列中的低功耗产品

低功耗12 mW（80 MSPS，1.8 V）50 mW（175 MSPS，3.3 V）

宽电源电压范围：1.7 V至3.6 V

SFDR（至奈奎斯特频率）AD9707：84 dBc（5 MHz输出）AD9707：83 dBc（10 MHz输出）AD9707：75 dBc（20 MHz输出）

AD9707 NSD（10 MHz输出，125 MSPS）：?147 dBc/Hz

可调满量程电流输出：1 mA至5 mA

1.0 V片内基准电压源

CMOS兼容型数字接口

共模输出：0 V至1.2 V可调

省电模式：< 2 mW（3.3 V，SPI可控），自校准

紧凑的32引脚LFCSP_VQ封装，符合RoHS要求
