AD8336 - ?55°C至+125°C、宽带宽、通用型直流耦合VGA

AD8336是AD公司的一款差分放大器产品，AD8336是?55°C至+125°C、宽带宽、通用型直流耦合VGA，本站介绍了AD8336的封装应用图解、特点和优点、功能等，并给出了与AD8336相关的AD元器件型号供参考。

AD8336 - ?55°C至+125°C、宽带宽、通用型直流耦合VGA - 差分放大器 - 电压控制 VGA - Analog Devices

产品描述

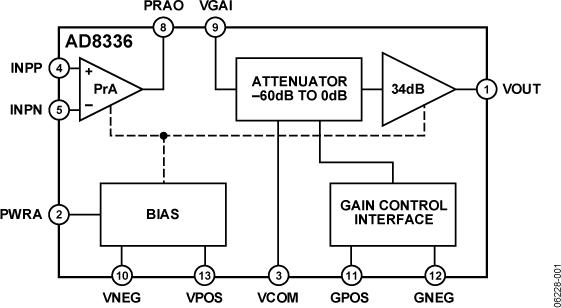

AD8336是一款低噪声、单端、线性dB、通用型可变增益放大器，可以在较大的电源电压范围内工作。它内置一个非专用前置放大器，可用增益范围为6 dB至26 dB，采用传统方式通过外部电阻确定。VGA增益范围为0 dB至60 dB，绝对增益限制为?26 dB至+34 dB。当前置放大器增益调整为12 dB时，前置放大器与VGA的合并3 dB带宽为100 MHz，该放大器在80 MHz内完全可用。采用±5 V电源时，最大输出摆幅为7 V 峰峰值。

为了适应宽频谱的应用需要，差分增益控制接口可以在?55°C至+125°C温度范围内提供精确的50 dB/V线性dB增益调整。在AD8336的共模电压限制内，差分增益控制易于与各种外部电路进行接口。

较大电源电压范围使得AD8336特别适合工业、医疗应用和视频电路。双电源工作支持双极性输入信号，如光电二极管或光电倍增管所产生的输入信号。

完全独立的电压反馈前置放大器同时支持反相和同相增益拓扑结构，因而该器件可以用作完全双极性VGA。通过在6 dB与26 dB之间选择前置放大器增益，并选择适当的反馈电阻，便可以在?14 dB至+60 dB额定增益范围内使用AD8336。对于4倍标称前置放大器增益，总增益范围为?14 dB至+46 dB。

在关键应用中，使用功耗调整引脚PWRA可以将静态功耗降低一半。采用高达±12 V电源供电或在高温下工作时，这一特性尤其有用。

AD8336的工作温度范围为?55°C至+125°C，采用16引脚LFCSP (4 mm × 4 mm) 封装。

应用

工业过程控制

高性能AGC系统

I/Q信号处理

视频

工业和医疗超声

雷达接收机

优势和特点

低噪声电压噪声 = 3 nV/√Hz 电流噪声 = 3 pA/√Hz

小信号带宽：115 MHz

大信号带宽：2 V 峰峰值 = 80 MHz

压摆率：550 V/μs，2 V峰峰值

增益范围（额定） −14 dB至+46 dB，0 dB至60 dB

增益调整：50 dB/V

直流耦合

温度范围：−55°C至+125°C 功耗： 150 mW（±3 V，−55°C < T < +125°C） 84 mW（±3 V，PWRA = 3 V）

相关的评估套件共有1个

EVAL-AD8336 - AD8336 评估板：

要更改前置放大器的增益值或反相端的增益极性，请改变器件值或将器件安装在所提供的其它位置。所有器件都是标准0603尺寸，且评估板符合RoHS要求。

有关可选电路和电路板布局布线考虑，请参见AD8336数据手册。

EVAL-AD8336 - 无：

无
