AD8232 - 单导联心率监护模拟前端

AD8232是AD公司的一款ECG产品，AD8232是单导联心率监护模拟前端，本站介绍了AD8232的封装应用图解、特点和优点、功能等，并给出了与AD8232相关的AD元器件型号供参考。

AD8232 - 单导联心率监护模拟前端 - ECG - 专用标准产品 - Analog Devices

产品描述

AD8232是一款用于ECG及其他生物电测量应用的集成信号调理模块。该器件设计用于在具有运动或远程电极放置产生的噪声的情况下提取、放大及过滤微弱的生物电信号。该设计使得超低功耗模数转换器(ADC)或嵌入式微控制器能够轻松地采集输出信号。

AD8232采用双极点高通滤波器来消除运动伪像和电极半电池电位。该滤波器与仪表放大器结构紧密耦合，可实现单级高增益及高通滤波，从而节约了空间和成本。

AD8232采用一个无使用约束运算放大器来创建一个三极点低通滤波器，消除了额外的噪声。用户可以通过选择所有滤波器的截止频率来满足不同类型应用的需要。

为了提高系统线路频率和其他不良干扰的共模抑制性能，AD8232内置一个放大器，用于右侧驱动(RLD)等受驱导联应用。

AD8232包含一项快速恢复功能，可以减少高通滤波器原本较长的建立长尾现象。如果放大器轨电压发生信号突变（如导联脱离情况），AD8232将自动调节为更高的滤波器截止状态。该功能让AD8232可以实现快速恢复，因而在导联连接至测量对象的电极之后能够尽快取得有效的测量值。

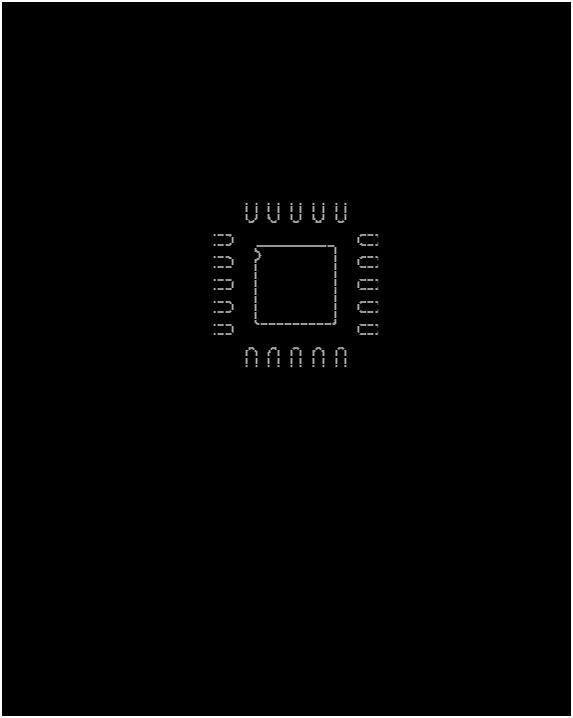

AD8232采用4 mm × 4 mm、20引脚LFCSP封装。保证性能的额定温度范围为0 ℃至70 ℃，工作温度范围为-40 ℃至+85 ℃。

应用

健身及运动心率监护

便携式ECG

远程健康监护

游戏外围设备

生物电信号采集

优势和特点

全集成式单导联ECG前端

低电源电流： 170 μA（典型值）

共模抑制比： 80 dB（DC至60 Hz）

两个或三个电极配置

高信号增益(G = 100)，带DC阻塞能力

2极点可调高通滤波器

接受高达±300 mV的半电池电位

快速恢复功能减少了滤波器的建立时间

无使用约束运算放大器

欲了解更多特性，请参考数据手册

相关的评估套件共有1个

EVAL-AD8232 - AD8232 评估板：

AD8232-EVALZ评估板集成AD8232心率监护前端，并安装了各种所需的元器件，为健身应用的初始评估提供便利。输入、输出、电源和导联脱落检测引脚路由至测试引脚，可简化连接。开关和跳线可用于设置输入偏置电压、关断(SDN)、快速恢复(FR)、直流/交流和导联脱落检测模式。

EVAL-AD8232 - 无：

无
