AD8065 - 高性能、145 MHz FastFET?运算放大器

AD8065是AD公司的一款运算放大器产品，AD8065是高性能、145 MHz FastFET?运算放大器，本站介绍了AD8065的封装应用图解、特点和优点、功能等，并给出了与AD8065相关的AD元器件型号供参考。

AD8065 - 高性能、145 MHz FastFET?运算放大器 - 运算放大器 - JFET输入放大器 - Analog Devices

产品描述

AD8065/AD8066 FastFET放大器均为电压反馈型放大器，提供FET输入，性能出色、易于使用。AD8065是单路放大器，AD8066是双路放大器。这些放大器采用ADI公司的专有XFCB工艺制造，工作噪声极低(7.0 nV/√Hz和0.6 fA/√Hz)，输入阻抗非常高。

AD8065/AD8066具有5 V至24 V的宽电源电压范围，可采用单电源供电，带宽为145 MHz，适合各种应用。此外，这些放大器还具有轨到轨输出，使其功能更加多样化。

尽管成本很低，但这些器件仍能提供出色的整体性能。这些放大器的差分增益和相位误差分别为0.02%和0.02°，0.1 dB平坦度为7 MHz，堪称视频应用的理想之选。此外，这些器件具有180 V/ìs高压摆率、出色的失真性能（1 MHz时无杂散动态范围(SFDR)为?88 dBc）、极高的共模抑制(?100 dB)和低输入失调电压（1.5 mV，预热条件下最大值）。AD8065/AD8066仅采用每个放大器6.4 mA的典型电源电流，能够驱动高达30 mA的负载电流。

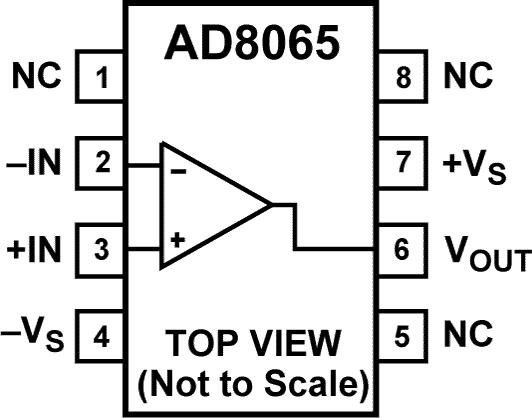

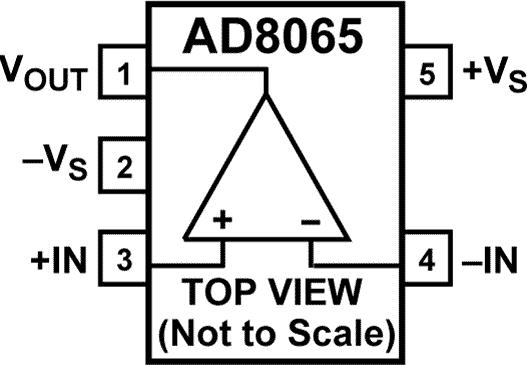

AD8065/AD8066均为高性能、高速、FET输入放大器，提供SOIC-8、MSOP-8和SOT-23-5小型封装，额定温度范围为-40°C至+85°C工业温度范围。

优势和特点

FET输入放大器

输入偏置电流：1 pA

高速：-3 dB带宽：145 MHz (G = +1)

压摆率：180 V/μs (G = +2)

低噪声 7 nV/√Hz (f = 10 kHz) 0.6 fA/√Hz (f = 10 kHz)

宽电源电压范围：5 V 至 24 V

单电源、轨到轨输出

低失调电压：1.5 mV（最大值）

高共模抑制比：-100 dB

出色的失真特性

无杂散动态范围(SFDR)：-88 dBc (1 MHz)

低功耗：电源电流：每个放大器6.4 mA（典型值）

AD8065还提供已知良好的裸片

已知良好的裸片完全保证数据手册规格。

下载AD8065-KGD-CHIPS数据手册

相关的评估套件共有2个

EVAL-AD8065 - AD8065 评估板：

本评估板专为帮助用户评估AD8065而设计。它是一个裸板，板上未焊接任何器件或放大器。这些器件必须从下表或产品页面单独获取，同时可申请免费样片。利用无载评估板，用户可以快速完成各种运算放大器电路的定制和原型设计，从而最大程度地降低风险，加快产品上市。

用户指南包含构建评估板所需的所有文档，包括原理图、装配图和材料清单。

EVAL-HSAMP-1 - 通用型单通道高速运算放大器评估板：

通用型单通道高速放大器评估板为裸板，允许用户快速完成各种运算放大器电路的原型设计，从而最大程度地降低风险，加快产品上市。这些评估板全部兼容RoHs标准。请参考下列订购指南和引脚数和封装，决定需要订购的型号。
