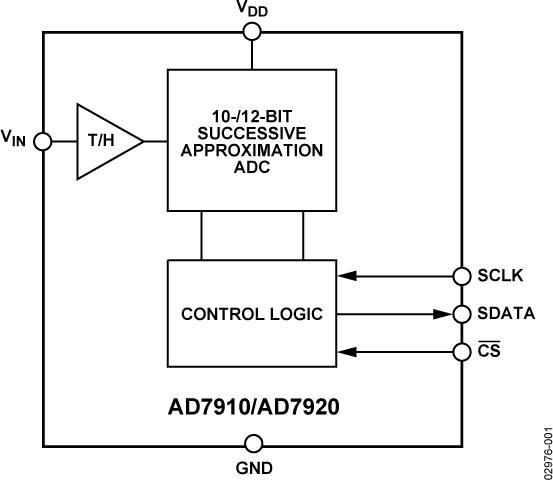

AD7910典型设计图一

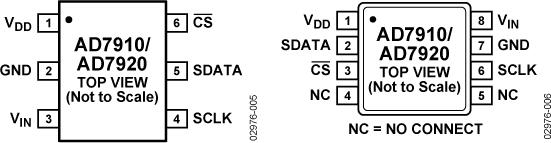

AD7910典型设计图二
承诺原装正品
专营AD公司的产品,真正优化您的供应链
AD产品 - AD7910介绍
AD7910 - 250 kSPS、10位ADC,采用6引脚SC70封装

AD7910是AD公司的一款模数转换器 (ADC)产品,AD7910是250 kSPS、10位ADC,采用6引脚SC70封装,本站介绍了AD7910的封装应用图解、特点和优点、功能等,并给出了与AD7910相关的AD元器件型号供参考。

AD7910 - 250 kSPS、10位ADC,采用6引脚SC70封装 - 模数转换器 (ADC) - 模数转换器 (ADC) - Analog Devices, LLC

产品描述

AD7910/AD7920分别是10位和12位高速、低功耗、逐次逼近型ADC,采用2.35 V至5.25 V单电源供电,最高吞吐量达250 kSPS。这些器件内置一个低噪声、宽带宽采样/保持放大器,可处理6 MHz以上的输入频率。


转换过程和数据采集过程通过CS和串行时钟进行控制,从而为器件与微处理器或DSP接口创造了条件。输入信号在转换过程和数据采集过程通过/CS和串行时钟进行控制,从而为器件与微处理器或DSP接口创造了条件。输入信号在/CS的下降沿进行采样,而转换同时在此处启动。该器件无流水线延迟。的下降沿进行采样,而转换同时在此处启动。该器件无流水线延迟。


AD7910/AD7920采用先进的设计技术,可在高吞吐量的情况下实现极低的功耗。


基准电压从V DD获得,从而为ADC提供了最宽的动态输入范围,因此,其模拟输入范围为0至V DD。转换速率取决于SCLK。



优势和特点
  • 额定电压(V DD):2.35 V至5.25 V
  • 低功耗: - 3 mW(典型值,250 KSPS、3 V电源) - 12.5 mW(典型值,250 KSPS、5 V电源)
  • 宽输入带宽: - 信噪比70 dB(100 kHz输入频率)
  • 灵活的功耗/串行时钟速度管理
  • 吞吐量:250 kSPS
  • 无流水线延迟
  • 高速串行接口: SPI®/QSPI™/MICROWIRE™/DSP兼容
  • 待机模式:最大1 µA
  • 6引脚SC70封装
  • 8引脚µSOIC封装
  • 相关的评估套件共有1个
  • EVAL-AD7910 - AD7910 评估套件:
  • EVAL-AD7910CBZ是针对AD7910的全功能评估套件。此评估板可单独使用,也可与评估控制器板配合使用。配合评估控制器板使用时,用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记,说明评估板在单独使用以及配合评估控制器板使用时的操作与设置。

  • EVAL-AD7910 - 无:
