AD7792 - 3通道、低噪声、低功耗、16位Σ-Δ型ADC，内置片内仪表放大器和基准电压源

AD7792是AD公司的一款模数转换器 (ADC)产品，AD7792是3通道、低噪声、低功耗、16位Σ-Δ型ADC，内置片内仪表放大器和基准电压源，本站介绍了AD7792的封装应用图解、特点和优点、功能等，并给出了与AD7792相关的AD元器件型号供参考。

AD7792 - 3通道、低噪声、低功耗、16位Σ-Δ型ADC，内置片内仪表放大器和基准电压源 - 模数转换器 (ADC) - 模数转换器 (ADC) - Analog Devices

产品描述

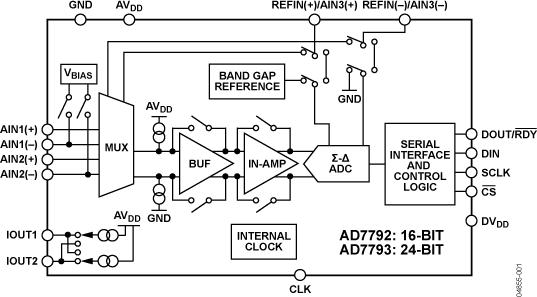

AD7792/AD7793均为适合高精度测量应用的低功耗、低噪声、完整模拟前端，内置一个低噪声16位/24位Σ-Δ型ADC，其中含有3个差分模拟输入，还集成了片内低噪声仪表放大器，因而可直接输入小信号。当增益设置为64、更新速率为4.17 Hz时，均方根（RMS）噪声为40 nV。

两款器件均内置一个精密低噪声、低漂移内部带隙基准电压源，而且也可采用一个外部差分基准电压。其它片内特性包括可编程激励电流源、熔断电流控制和偏置电压产生器。利用偏置电压产生器可将某一通道的共模电压设置为AVDD/2。

AD7792/AD7793可以采用内部时钟或外部时钟工作，输出数据速率可通过软件编程设置，可在4.17 Hz至470 Hz的范围内变化。

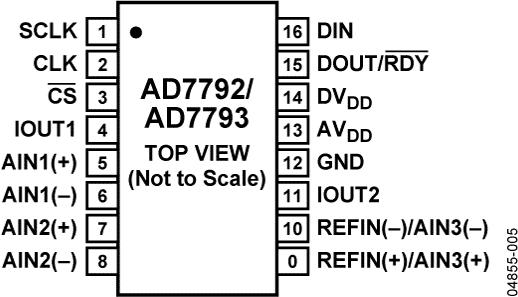

AD7792/AD7793采用2.7 V至5.25 V电源供电，典型功耗为400 µA，采用16引脚TSSOP封装。

应用

热电偶测量

RTD测量

热敏电阻测量

气体分析

工业过程控制

仪器仪表

便携式仪器仪表

血液分析

智能发射机

液体/气体色谱

6位DVM

数据手册, Rev. B, 3/07

优势和特点

下载示例代码

最高23位有效分辨率

均方根（RMS）噪声

40 nV（4.17 Hz时）

85 nV（16.7 Hz时）

功耗：400 µA（典型值）

省电模式：最大1 µA

低噪声可编程增益仪表放大器

带隙基准电压源，典型漂移值为4 ppm/°C

更新速率：4.17 Hz～470 Hz

3个差分输入

内部时钟振荡器

50 Hz/60 Hz同时抑制

相关的评估套件共有1个

EVAL-AD7792 - AD7792 评估板：

EVAL-AD7792EBZ是针对AD7792的全功能评估板。该评估板可通过一个标准USB接口与PC相连。同时还提供相关软件，帮助用户对ADC进行详尽的性能分析。

EVAL-AD7792 - 无：

无
