AD7760 - 24位、2.5 MSPS、100 dB Σ-Δ型ADC，内置片内缓冲

AD7760是AD公司的一款模数转换器 (ADC)产品，AD7760是24位、2.5 MSPS、100 dB Σ-Δ型ADC，内置片内缓冲，本站介绍了AD7760的封装应用图解、特点和优点、功能等，并给出了与AD7760相关的AD元器件型号供参考。

AD7760 - 24位、2.5 MSPS、100 dB Σ-Δ型ADC，内置片内缓冲 - 模数转换器 (ADC) - 模数转换器 (ADC) - Analog Devices

产品描述

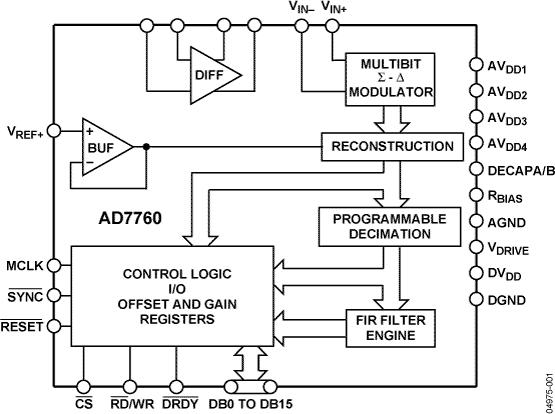

AD7760是一款高性能、24位Σ-Δ型模数转换器（ADC），融合了宽输入带宽、高速特性与Σ-Δ转换技术的优势，2.5 MSPS时信噪比可达100 dB，因此非常适合高速数据采集应用。宽动态范围以及显著降低的抗混叠要求，使设计过程得以简化。AD7760内置用来驱动基准电压的缓冲、用于信号缓冲和电平转换的差动放大器、超量程标志、内部增益与失调寄存器以及低通数字FIR滤波器，是一款高度集成的紧凑型数据采集器件，只需选择极少的外围元件。此外，该器件提供可编程抽取率，而且如果数字FIR滤波器的默认特征不适合应用要求，还可对其进行调整。AD7760是要求高信噪比（SNR）且无需采用复杂的前端信号处理设计应用的理想器件。

差分输入由模拟调制器以最高40 MSPS的采样速率进行采样。调制器输出由一系列低通滤波器处理，最后一个滤波器具有默认的或用户可编程系数。采样速率、滤波器转折频率和输出字速率由AD7760的外部时钟频率与配置寄存器共同设置。

模拟输入范围取决于AD7760采用的基准电压。当基准电压为4 V时，模拟输入范围为基于2 V共模电压的±3.2 V差分偏置电压。此共模偏置可利用片内差分放大器来实现，从而可进一步降低外部信号调理要求。

AD7760采用64引脚裸露焊盘TQFP封装，额定温度范围为−40°C至+85°C工业温度范围。

应用

数据采集系统

振动分析

仪器仪表

优势和特点

下载示例代码

78 kHz输出数据速率时，动态范围为120 dB

2.5 MHz输出数据速率时，动态范围为100 dB

78 kHz输出数据速率时，信噪比（SNR）为112 dB

2.5 MHz输出数据速率时，信噪比（SNR）为100 dB

最大完全滤波输出字速率：2.5 MHz

全差分调制器输入

可编程过采样率（8×～256×）

片内差分放大器，用于信号缓冲

低通有限脉冲响应（FIR）滤波器，具有默认的或用户可编程系数

调制器输出模式

超量程提醒位

数字偏置与增益校正寄存器

相关的评估套件共有1个

EVAL-AD7760 - AD7760 评估板：

EVAL-AD7760EDZ是针对AD7760的全功能评估套件。此评估板可单独使用，也可与转换器评估与开发板（EVAL-CED1Z）配合使用。配合转换器评估与开发板使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合转换器评估与开发板使用时的操作与设置。

EVAL-AD7760 - 无：

无
