AD7664 - 16位无失码、570 kSPS、CMOS、逐次逼近型PulSAR® ADC

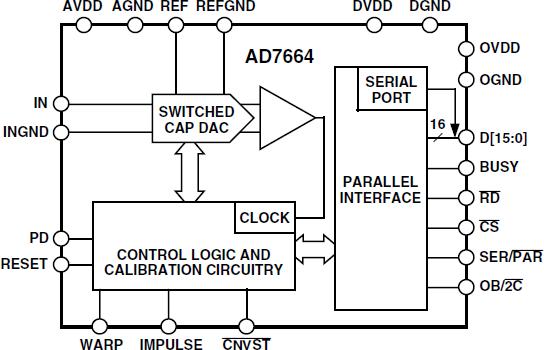

AD7664是AD公司的一款模数转换器 (ADC)产品，AD7664是16位无失码、570 kSPS、CMOS、逐次逼近型PulSAR® ADC，本站介绍了AD7664的封装应用图解、特点和优点、功能等，并给出了与AD7664相关的AD元器件型号供参考。

AD7664 - 16位无失码、570 kSPS、CMOS、逐次逼近型PulSAR® ADC - 模数转换器 (ADC) - 模数转换器 (ADC) - Analog Devices

产品描述

AD7664基于革命性的新Pulsar内核，是这种新一代16位ADC中的首款器件，它打破了500 kSPS的限制（最高速度为570 kSPS）。AD7664无流水线延迟，非常适合用于控制环路、工业过程控制、多路复用数据采集系统、与DSP芯片接口、便携式设备和医疗仪器应用。该器件的信纳比（SINAD）典型值为90 dB，10 kHz时总谐波失真（THD）典型值为-100 dB，并具有16位直流精度（无失码）。积分非线性（INL）最大值为±2.5 LSB，微分非线性（DNL）最大值为±1.5 LSB。570 kSPS时功耗典型值仅为97 mW，100 SPS时仅为21 µW。

优势和特点

吞吐量： 570 kSPS（Warp模式） 500 kSPS（正常模式） 444 kSPS（脉冲模式）

积分非线性（INL）：最大值±2.5 LSB（满量程的±0.0038%）

16位分辨率、无失码

S/（N+D）：典型值90 dB （45 kHz时）

总谐波失真（THD）：典型值-100 dB（45 kHz时）

模拟输入电压范围：0 V至2.5 V

具有交流和直流两种规格

无流水线延迟

并行和串行5 V/3 V接口

SPI®/QSPI™/MICROWIRE™/DSP 兼容

采用5 V单电源供电

功耗最大值115 mW 21 µW （100 SPS时）

相关的评估套件共有1个

EVAL-AD7664 - AD7644 评估套件：

EVAL-AD7664CBZ是针对AD7664的全功能评估套件。此评估板可单独使用，也可与评估控制器板配合使用。配合评估控制器板使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合评估控制器板使用时的操作与设置。

EVAL-AD7664 - 无：

无
