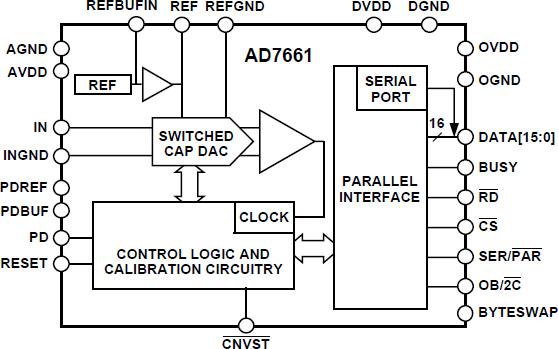

AD7661 - 典型设计图：

AD7661 - 16位、100 kSPS、内置基准电压的PulSAR®单极性ADC

AD7661是AD公司的一款模数转换器 (ADC)产品，AD7661是16位、100 kSPS、内置基准电压的PulSAR®单极性ADC，本站介绍了AD7661的封装应用图解、特点和优点、功能等，并给出了与AD7661相关的AD元器件型号供参考。

AD7661 - 16位、100 kSPS、内置基准电压的PulSAR®单极性ADC - 模数转换器 (ADC) - 模数转换器 (ADC) - Analog Devices, LLC

产品描述

AD7661是一款16位、100 kSPS、电荷再分配SAR型模数转换器（ADC），采用5 V单电源供电。该器件内置一个16位高速采样ADC、一个内部转换时钟、一个内部基准电压、纠错电路，以及串行和并行系统接口。

该器件使用ADI公司的0.6微米高性能CMOS工艺制造，成本很低；可提供48引脚LQFP和48引脚小型LFCSP两种封装；工作温度范围为−40°C至+85°C。

优势和特点

2.5 V内部基准电压：典型漂移量为3 ppm/°C 最大漂移：15 ppm/°C

吞吐量：100 kSPS

积分非线性（INL）：最大值±2.5 LSB（满量程的±0.0038%）

16位分辨率、无失码

S/（N+D）：88 dB（20 kHz，最大值）；总谐波失真（THD）：-96 dB（20 kHz，最大值）

模拟输入电压范围：0 V至2.5 V

无流水线延迟

并行和串行5 V/3 V接口

SPI®/QSPI™/MICROWIRE™/DSP 兼容

采用5 V单电源供电

功耗：典型值为16 mW，无基准电压、1 kSPS时为160 µW；有基准电压时的典型值为40 mW

封装： 48引线四方扁平封装（LQFP） 48引线芯片级封装（LFCSP）与PulSAR®此系列ADC引脚兼容

相关的评估套件共有1个

EVAL-AD7661 - AD7661 评估套件：

EVAL-AD7661CBZ是针对AD7661的全功能评估套件。此评估板可单独使用，也可与评估控制器板配合使用。配合评估控制器板使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合评估控制器板使用时的操作与设置。
