AD603 - 低噪声、90 MHz可变增益放大器

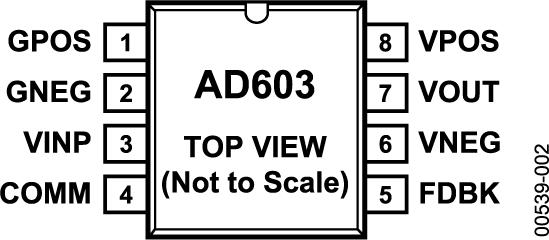

AD603是AD公司的一款差分放大器产品,AD603是低噪声、90 MHz可变增益放大器,本站介绍了AD603的封装应用图解、特点和优点、功能等,并给出了与AD603相关的AD元器件型号供参考。
AD603 - 低噪声、90 MHz可变增益放大器 - 差分放大器 - 电压控制 VGA - Analog Devices
AD603是一款低噪声、电压控制型放大器,用于射频(RF)和中频(IF)自动增益控制(AGC)系统。它提供精确的引脚可选增益,90 MHz带宽时增益范围为?11 dB至+31 dB,9 MHz带宽时增益范围为+9 dB至+51 dB。用一个外部电阻便可获得任何中间增益范围。折合到输入的噪声谱密度仅为1.3 nV/√Hz,采用推荐的±5 V电源时功耗为125 mW。
增益以dB为线性,经过精密校准,而且不随温度和电源电压而变化。增益由高阻抗(50 MΩ)、低偏置(200 nA)差分输入控制;比例因子为25 mV/dB,因此仅需要1 V的增益控制电压就能覆盖增益范围的中间40 dB。无论选择何种范围,均提供1 dB的超量程和欠量程。对于40 dB变化,增益控制响应时间不到1 μs。
差分增益控制接口允许使用差分或单端正或单端负控制电压。可将数个这种放大器级联起来,由其增益控制增益偏置以优化系统信噪比(SNR)。
AD603可以驱动低至100 Ω的负载阻抗,且失真较低。对于采用5 pF分流的500 Ω负载,10 MHz时,±1 V正弦输出的总谐波失真通常为?60 dBc。进入500 Ω负载的峰值额定输出为±2.5 V(最小值)。

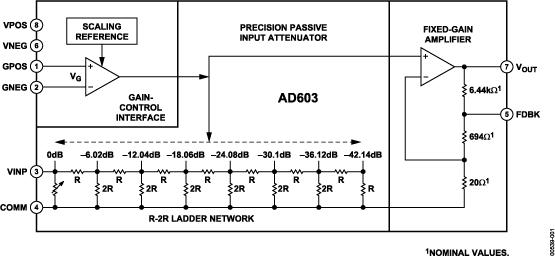

AD603采用专有的专利电路结构X-AMP。X-AMP含有0 dB至-42.14 dB可变衰减器,后接固定增益放大器。由于存在衰减器,放大器永远不必处理较大输入,并且可以用负反馈来定义其(固定)增益和动态性能。衰减器具有经激光调整至±3%的100 Ω输入电阻,且包含7级R-2R梯形网络,使触点之间的衰减为6.021 dB。利用专有插值技术,可提供以dB为单位的线性连续增益控制功能。
AD603的工作温度范围为?40°C至+85°C。
应用
AD603评估板配置灵活方便,支持大部分工作模式。除希望执行目标测试的任意测试设备之外,用户只需连接一个能够提供20 mA电流的双极性电源即可。有关原理图和更多详情,请参见AD603在线数据手册。
