AD5692R - 小型、14位 I2C NANODAC+,±4 LSB INL和5PPM/°C 基准电压源
AD5692R是AD公司的一款数模转换器 (DAC)产品,AD5692R是小型、14位 I2C NANODAC+,±4 LSB INL和5PPM/°C 基准电压源,本站介绍了AD5692R的封装应用图解、特点和优点、功能等,并给出了与AD5692R相关的AD元器件型号供参考。
AD5692R - 小型、14位 I2C NANODAC+,±4 LSB INL和5PPM/°C 基准电压源 - 数模转换器 (DAC) - 数模转换器 (DAC) - Analog Devices

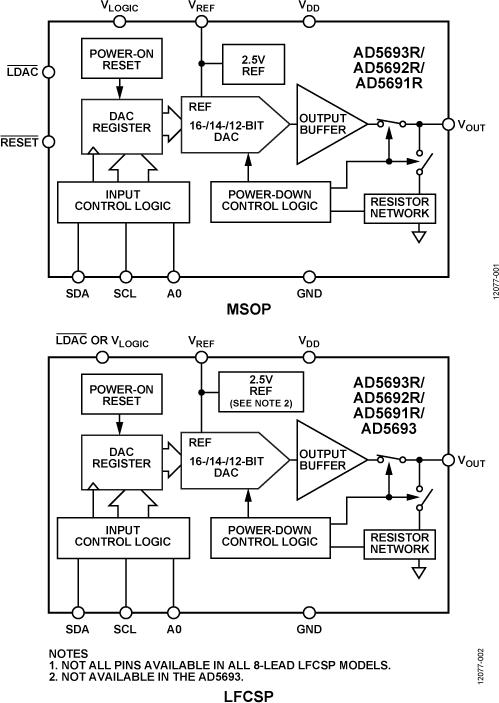

AD5693R/AD5692R/AD5691R/AD5693均属于nanoDAC+®系列,分别是低功耗、单通道、16/14/12位缓冲电压输出DAC。这些器件均内部集成默认2.5 V基准电压源,提供2 ppm/℃漂移。 输出范围可编程设置为0 V至VREF或0 V至2 × VREF。 采用2.7 V至5.5 V单电源供电,通过设计保证单调性。 提供2.00 mm ×2.00 mm、8引脚LFCSP或10引脚MSOP封装。
内部上电复位电路确保DAC寄存器上电时写入零电平,而内部输出缓冲器配置为正常模式。 AD5693R/AD5692R/AD5691R/AD5693具有关断模式,可在5 V时降低器件功耗至2 μA(最大值),并且提供软件可选的输出负载。
AD5693R/AD5692R/AD5691R/AD5693采用I2C接口。 某些器件选项还提供异步 RESET 引脚和VLOGIC引脚,可兼容1.8 V。
产品特色
- 高相对精度(INL): 最大±2 LSB(AD5693R/AD5693,16位)
- 低漂移,2.5V片内基准电压源:
2 ppm/°C (典型温度系数)
5 ppm/°C (最大温度系数) - 2 mm × 2 mm、8引脚LFCSP和10引脚MSOP
EVAL-AD5693RSDZ设计可帮助客户快速进行新型AD5693R电路原型制作,并缩短设计时间。AD5693R采用2.7 V至5.5 V单电源供电。该器件集成了一个2.5 V片内基准电压源,用以提供2.5 V或5 V的输出电压范围。
评估板通过SDP板与USB端口连接。软件与评估板一同提供,便于用户设置AD5693R。该评估板需要 EVAL-SDP-CB1Z 或EVAL-SDP-CS1Z板。
ADI提供的 AD5693R 数据手册 有该器件的完整信息,使用评估板时,应同时参阅数据手册与本用户指南。
