AD5372 - 32通道、14-Bit、串行输入、电压输出型DAC
AD5372是AD公司的一款数模转换器 (DAC)产品,AD5372是32通道、14-Bit、串行输入、电压输出型DAC,本站介绍了AD5372的封装应用图解、特点和优点、功能等,并给出了与AD5372相关的AD元器件型号供参考。
AD5372 - 32通道、14-Bit、串行输入、电压输出型DAC - 数模转换器 (DAC) - 数模转换器 (DAC) - Analog Devices

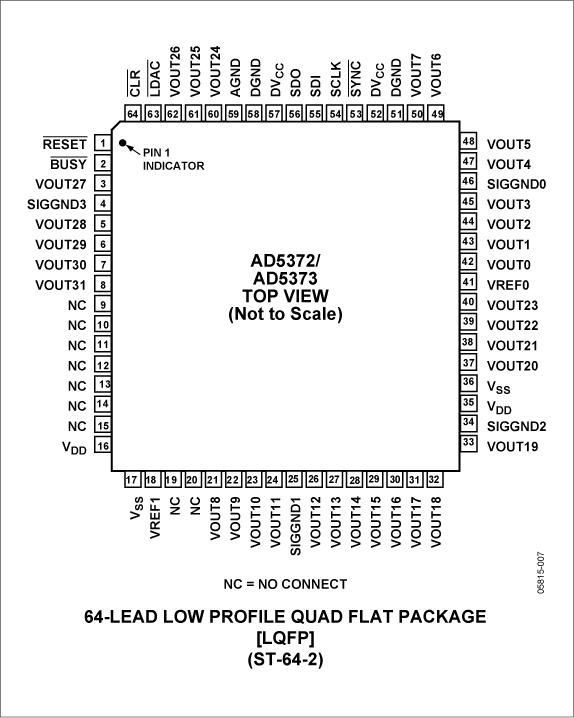

AD5372/AD5373分别是16-bit或14-bit DAC,采用64引脚LQFP封装。器件提供4倍于基准电压的缓冲电压输出范围。每个DAC的增益和失调均能够独立调整,以去除误差。更灵活的是,器件被分为4组,每组8个DAC。2个失调DAC用于调整每组的输出范围。第0组通过失调DAC 0进行调整,第1组到第3组通过失调DAC 1进行调整。
AD5372/AD5373 提供 VSS从-16.5 V 到-4.5 V、VDD从9 V 到16.5 V宽电压范围内的可靠工作。负载电流为1mA时,输出放大器的裕量需求为1.4 V。
AD5372/AD5373具有与SPI、QSPI™、MICROWIRE™和DSP接口标准兼容的高速串行接口,能够处理高达50 MHz的时钟速率。
DAC寄存器在接收新数据时更新。通过将LDAC输入引脚拉低,所有输出能够同时更新。每个通道都具有可编程增益和失调调整寄存器。
每个DAC输出能相对外部SIGGND输入被放大和缓冲。DAC输出也能够通过CLR引脚切换到SIGGND。
应用
Data Sheet, Rev. B, 03/08
AD5372评估板可在外部DSP或微控制器的控制下单独使用,也可连接PC使用。同时还提供用于AD536x寄存器的编程软件。对AD536x的控制则通过USB接口实现。
