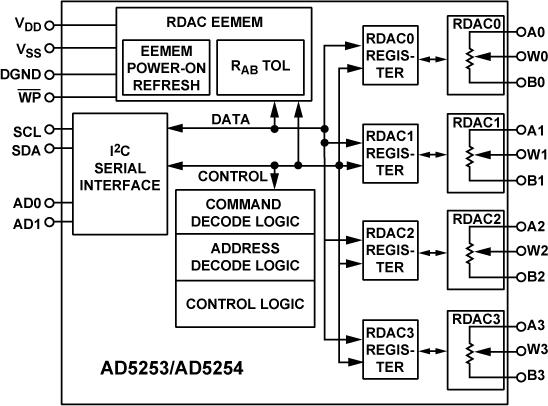

AD5253典型设计图一

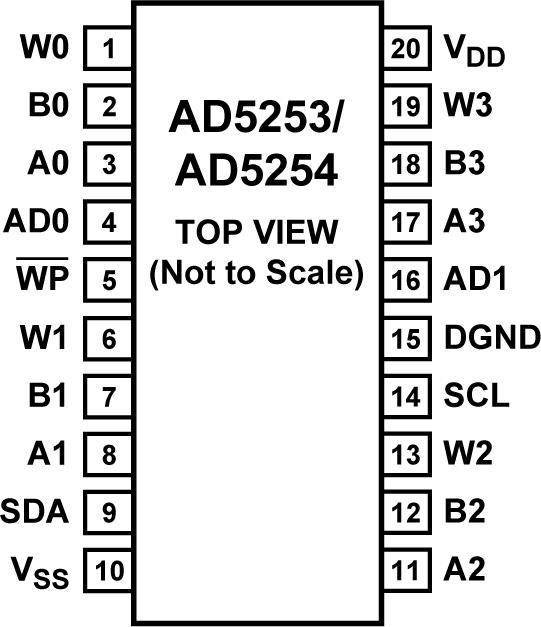

AD5253典型设计图二
承诺原装正品
专营AD公司的产品,真正优化您的供应链
AD产品 - AD5253介绍
AD5253 - 四通道、64位、 I2C 、非易失性存储器、数字电位计

AD5253是AD公司的一款数字电位计产品,AD5253是四通道、64位、 I2C 、非易失性存储器、数字电位计,本站介绍了AD5253的封装应用图解、特点和优点、功能等,并给出了与AD5253相关的AD元器件型号供参考。

AD5253 - 四通道、64位、 I2C 、非易失性存储器、数字电位计 - 数字电位计 - 数模转换器 (DAC) - Analog Devices, LLC

产品描述

AD5253/AD5254分别是64/256位、四通道、I2C, 采用非易失性存储器的数字控制电位计,可实现与机械电位计、调整器和可变电阻相同的电子调整功能。

AD5253/AD5254具有多功能编程能力,可以提供多种工作模式,包括读写RDAC和EEMEM寄存器、电阻的递增/递减、电阻以±6 dB的比例变化、游标设置回读,并额外提供EEMEM用于存储用户自定义信息,如其它器件的存储器数据、查找表或系统识别信息等。

主控I2C控制器可以将任何64/256步游标设置写入RDAC寄存器,并将其存储在EEMEM中。存储设置之后,系统上电时这些设置将自动恢复至RDAC寄存器;也可以动态恢复这些设置。

在同步或异步通道更新模式下,AD5253/AD5254还可额外提供递增、递减、+6 dB阶跃变化和–6 dB阶跃变化。利用递增和递减功能可以实现阶梯式线性调整,±6 dB阶跃变化则相当于使RDAC游标设置加倍或减半。这些功能适合陡峭的非线性调整应用,如白色LED亮度控制和音量控制等。

AD5253/AD5254具有已获专利的电阻容差存储功能,用户可以访问EEMEM,并获得RDAC的端到端电阻绝对值,以满足精密应用需要。

AD5253/AD5254采用TSSOP-20封装,并提供1 k?、10 k?、50 k?和100 k?选项。所有器件的保证工作温度范围均为–40°C至+85°C工业温度范围。

1非易失性存储器和EEMEM这些术语可以互换使用。
2数字电位计和RDAC这些术语可以互换使用。

优势和特点
  • 四通道、64位分辨率
  • 1 kΩ, 10 kΩ, 50 kΩ, 100 kΩ
  • 非易失性存储器1 存储游标设置,并具有写保护功能
  • 上电恢复至EEMEM设置,刷新时间典型值为300 µs
  • EEMEM重写时间:540 µs(典型值)
  • 电阻容差存储在非易失性存储器中
  • EEMEM提供12个额外字节,可存储用户自定义信息
  • I2C兼容型串行接口
  • 直接读写RDAC2 和EEMEM寄存器
  • 预定义线性递增/递减命令
  • 预定义±6 dB阶跃变化命令
  • 欲了解更多信息,请参考数据手册
  • 相关的评估套件共有1个
  • EVAL-AD5254 - AD5254 评估板:
  • AD5254评估板包含SDP连接和软件,可通过SDP板控制AD5254。

  • EVAL-AD5254 - 无:
